皮带怎么安装?
自动门分为单开自动门和双开自动门,这两者皮带的安装方法略有不同,我们先来说说单开自动门皮带怎么安装;
单(dan)开自(zi)动门安装方步骤:

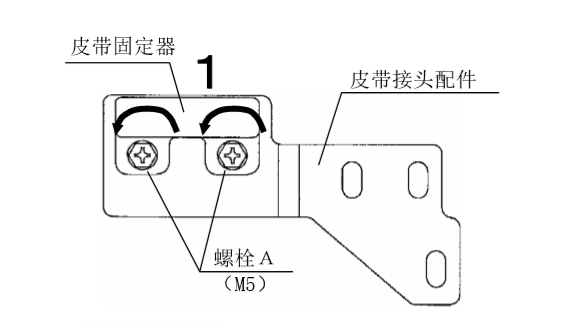

(1)拆下螺栓A(M5)将皮带固定器皮带接着配件中取下;
(2)参考皮带切断表,把皮带切断。
【注意】请将皮带从谷地的中心切断。
(3)把皮带(dai)的两端交叉着从皮带(dai)固定器的中心处放入(ru)固定 器【注意】安装时勿使皮扭(niu)曲。
(4)把皮带器牢固地安装到到皮带接头配件上。
【注(zhu)意】皮带固定器的方向。
(5)把皮带先挂到(dao)马达一(yi)侧(ce)的皮带轮上(shang),再挂到(dao)从动轮上(shang)。

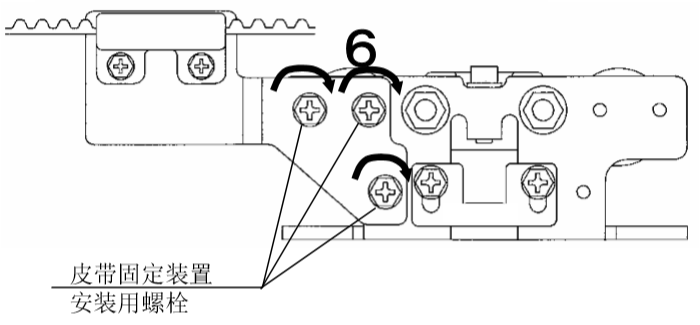

(6)按照下述的安装位置图,使用附带的皮带固定装置安装用螺栓(M6 ╳12带弹簧垫圈)并确认安装至吊架装置上。
【注意】请用扳手、套简扳手等工具将螺栓确实拧紧
皮带切断位置示意图:

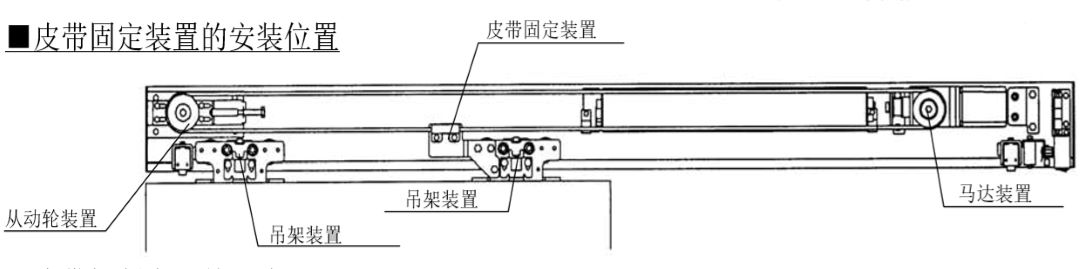

■皮带固定装置的安装位置:

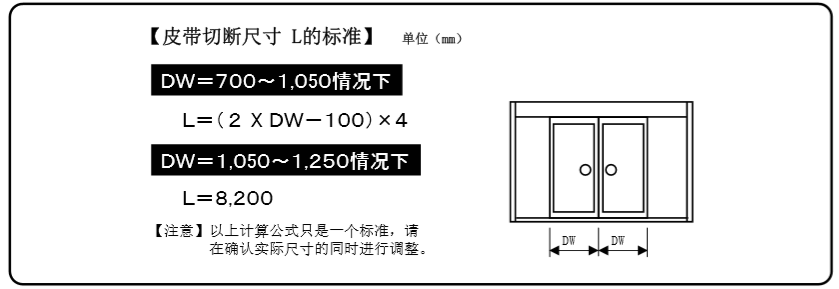

■皮带切断表(单开式)
皮带怎么安装:
双开自(zi)动门(men)皮带安装步骤:
【1】用螺丝刀(dao)拧下(xia)(xia)螺栓(shuan)(M5)把(ba)皮带固定器从皮带接头(tou)配件上取下(xia)(xia);

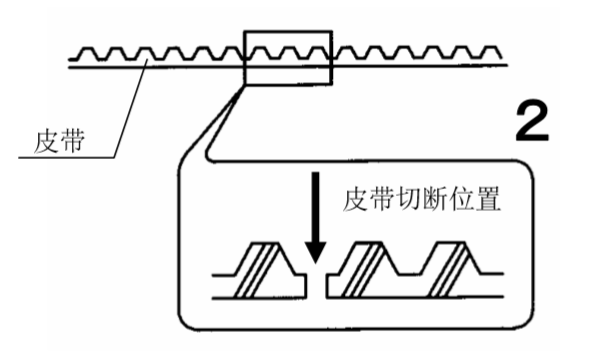

【2】对照皮带(dai)切(qie)断(duan)表(biao),进行切(qie)割;
【注意】皮带切断处于谷底的中心切断(下刀子的地方);

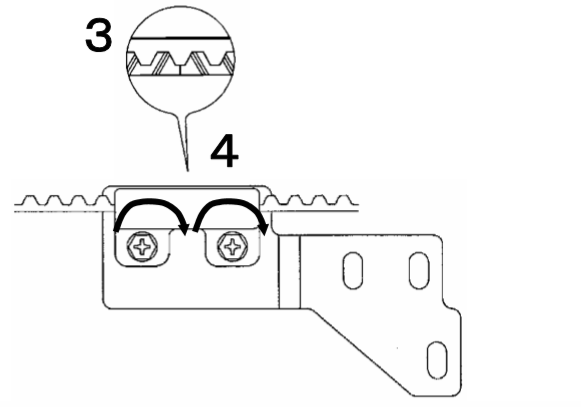

【3】把皮(pi)(pi)带的(de)两端交叉着(zhe),从皮(pi)(pi)带固定器中心处(chu)切实(shi)放入皮(pi)(pi)带固定器;
【注意】安装(zhuang)过(guo)程(cheng)中避免皮带(dai)扭(niu)曲;
【4】把皮带(dai)固定器牢(lao)固地安装(zhuang)到皮带(dai)接头配(pei)件上(shang);
【注意】注意皮带(dai)固定器的方向;
【5】把皮带先挂到(dao)马(ma)达(da)一侧(ce)的皮带轮上,再挂到(dao)从动轮上;
【6】按照(图(tu)13)皮带(dai)固定装(zhuang)置安装(zhuang)位置,使用(yong)附带(dai)皮带(dai)固定装(zhuang)置安装(zhuang)用(yong)螺栓(M6╳12带(dai)弹(dan)簧(huang)圈)、确实安装(zhuang)到吊架装(zhuang)置上,确保(bao)安装(zhuang)牢固;
【注(zhu)意】请用扳手、套简扳手等工具将(jiang)螺(luo)栓确(que)实拧紧;
双开自动门皮带切断表:
【7】调整皮带张力如下:

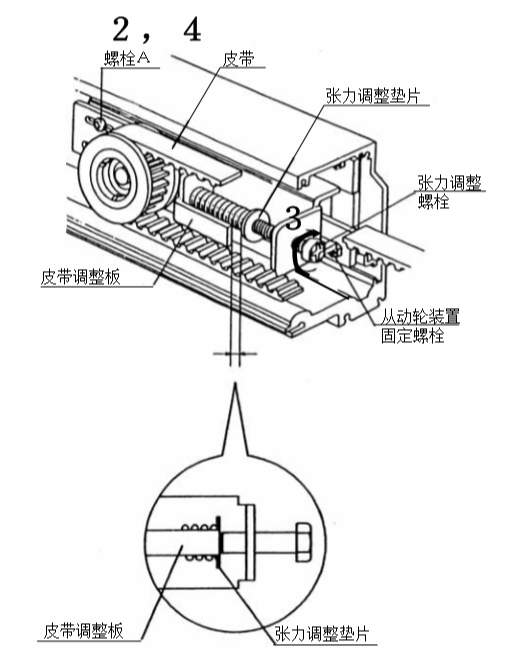

1、把从动轮装置向左用力拉,拧紧固定好螺栓。
2、拧松4个螺栓A。
3、按顺时针方向旋转张力调整螺栓,调整皮带张力。
4、确定拧紧4个螺栓A;
【8】使(shi)两扇(shan)门体(ti)确(que)实(shi)处于(yu)关闭位置(zhi);
如有手动门锁(suo),请将其锁(suo)上(shang);

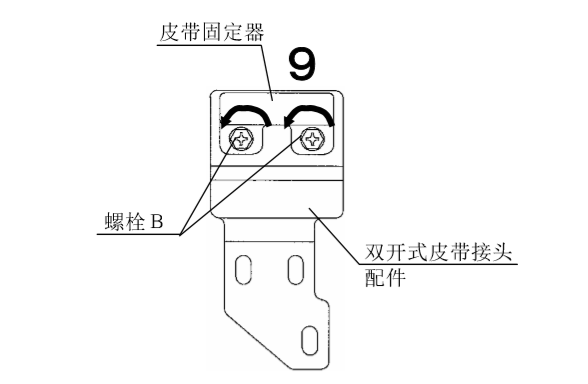

【9】拆下双开(kai)用皮带(dai)固定器的螺(luo)栓B(M5),将其从(cong)双开(kai)式皮带(dai)接(jie)头配(pei)件上取下;

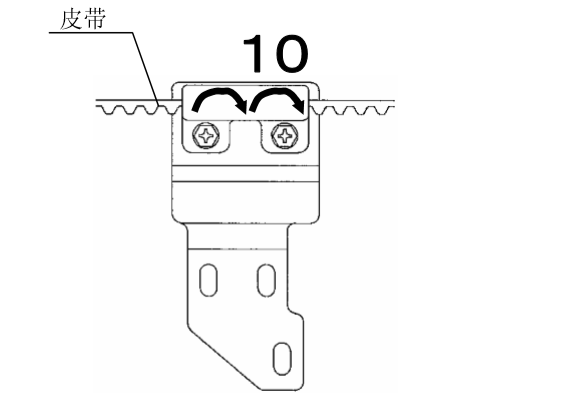

【10】参照下述的安装位置图【13】,将皮(pi)带固(gu)定器安装到皮(pi)带上、用(yong)螺(luo)栓把皮(pi)带固(gu)定以双开皮(pi)带接头配件(jian)固(gu)定;
【11】使用附(fu)带的皮带固定装置安(an)装用螺栓(M6 ╳12带弹簧垫圈)、确实安(an)装至吊(diao)架装置上,安(an)装牢固;
【注意】请用扳(ban)手,套(tao)简扳(ban)手等将(jiang)螺栓确实打紧(jin);
【12】门的位置(zhi)调整后,将(jiang)螺栓 B确实打紧(jin);

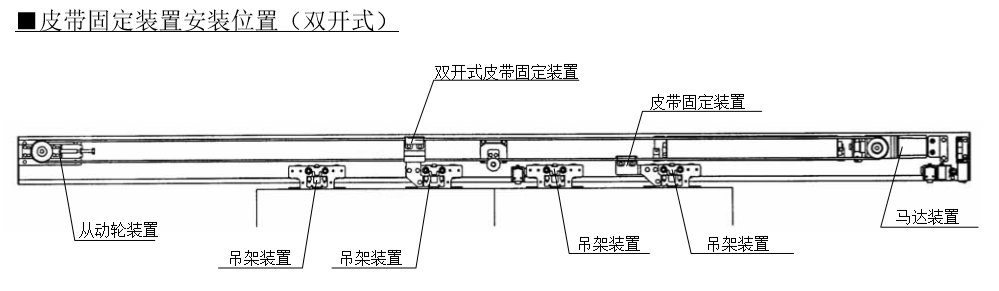

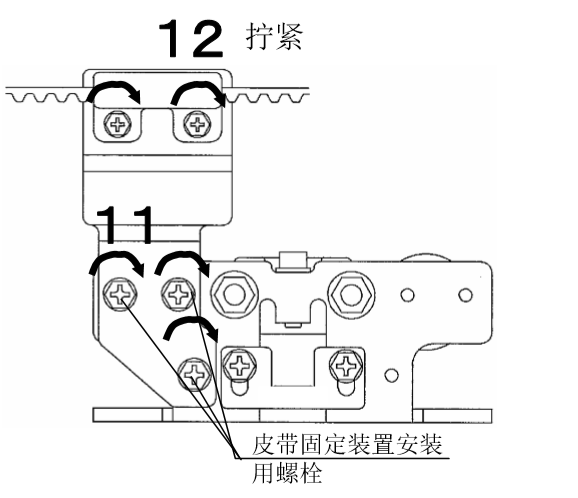

【13】皮带固定安装装置位置图:
温馨提示:自动门皮带安装不良,会导致皮带磨损、运行出现噪音、及导致断裂等隐患情况,请严格按照产品附带的安装方法进行施工。
