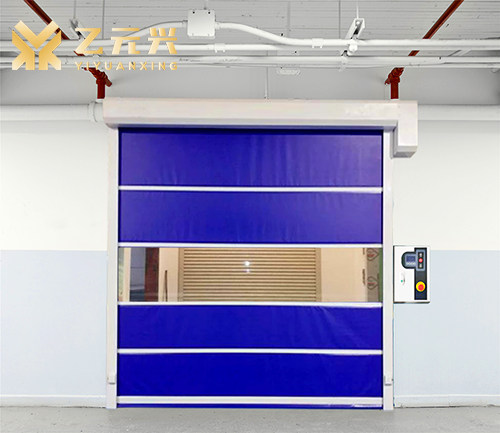

乙元兴快速卷帘门，采用专用快卷门伺服电机，适用于电子电器、汽车、食品、仓储物流医药等工业行业车间建筑出入口处。
型号：PE200
PE200B
PE500B
特点：体积小、 重量轻、 力量大、速度快、
可频繁使用、运行平稳、噪音小、安全稳定、
控制精准、 曲线柔和、等特点
门帘升降(jiang)开启、关(guan)闭方(fang)式可采用：按钮手控、雷达控制,地(di)磁(ci)控制、无线遥控等多种(zhong)控制方(fang)式，充(chong)分满足用户要求.
升降速度：1.95M/s 适用幅面：2㎡-25㎡ 日保证升降次数：7200次
工作电压：220v 功率：0.75KW/1.5KW

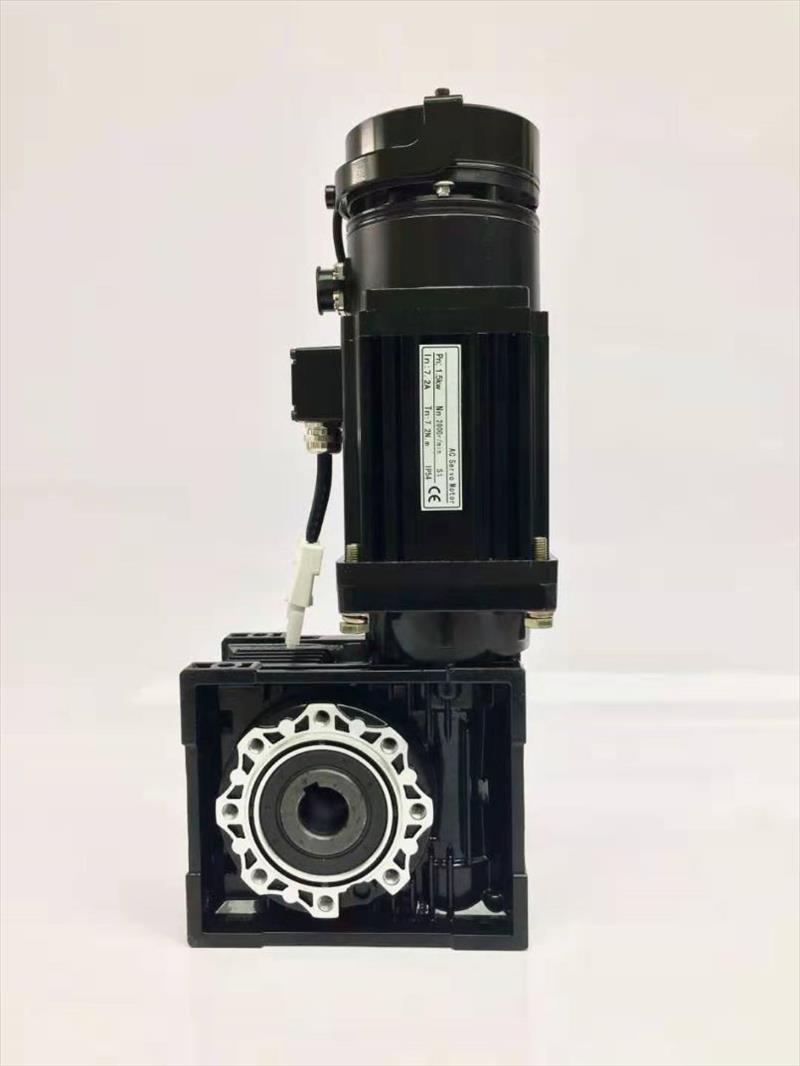

快速卷帘(lian)门伺服电机型号说明：
PE200 型：超高速快速门伺服控制系统（功率：750w伺服电机配10倍速RV63减速机）;
PE200B型：超高速快速门伺服控制系统-液晶屏款（功率：750w伺服电机配10倍速RV63减速机）;
PE500B型：超高速快速门伺服控制系统-液晶屏款（1500w伺服电机配10倍速RV63减速机)。
电机规格参数：
产品型号：快卷门伺电机PE200 快卷门伺电机 ;PE200B 快卷门伺电机PE500E
|
产品型号 |
PE200 |
PE200B |
PE500B |
|
额定功率 |
750W |
750W |
750W |
|
电机转速 |
0~2000rpm |
0~2000rpm |
0~2000rpm |
|
系统输出(chu)额定转速 |
0~200rpm |
0~260rpm |
0~2000rpm |
|
门体上升速度 |
0~1.5m/s |
0~2.0m/s |
0~1.5m/s |
|
额定转矩 |
35N.M |
30N.M |
50N.M |
|
最高转(zhuan)矩 |
100N.M |
75N.M |
150N.M |
|
温(wen)升 |
<30℃ |
<30℃ |
<30℃ |
|
工作(zuo)温度范(fan)围(wei) |
-40℃~60℃ |
-40℃~60℃ |
-40℃~60℃ |
|
力矩管理(li)系统 |
力矩随(sui)动系统(tong) |
力矩随动系统 |
力矩随动系(xi)统 |
|
适配门体面积(ji) |
2m²-20m² |
2m²-15m² |
2m²-35m² |
|
限位模式 |
绝对值(zhi)编码器 |
绝对值编码(ma)器 |
绝对值(zhi)编码器 |
|
自(zi)锁方式 |
电子机械刹车(che) |
电(dian)子机械刹车(che) |
电子机械刹(cha)车 |
|
手动释(shi)放(fang) |
摇柄 |
摇柄 |
摇柄 |
|
重(zhong)量(liang) |
10kg |
12kg |
10kg |
电控规格参数：
|
产品型号 |
PE200 |
PE200B |
PE500B |
|
电源 |
Ac200±10% |
Ac200±10% |
Ac200±10% |
|
额定电压 |
220v |
220v |
220v |
|
速度控制 |
闭环速度控制 |
闭环速度控制(zhi) |
闭环(huan)速度(du)控制 |
|
位置控制 |
闭(bi)环位置控制 |
闭环位置控制 |
闭(bi)环位置控制(zhi) |
|
自(zi)动运(yun)行 |
自(zi)动运行模式下，受雷达、红外及端子信号控制 ，实现(xian)自(zi)动升降(jiang)、延时(shi)关门 |
||
|
输入 |
单相200v/50Hz/2.8KVA |
单(dan)相(xiang)200v/50Hz/2.8KVA |
三相200v/60Hz/4.5KVA |
|
输出 |
0.7KW/4A/DC220V |
0.7KW/4A/DC220V |
1.5KW/7A/DC220V |
|
保(bao)护功能 |
过(guo)流保(bao)护(hu)(hu)/过(guo)压(ya)(ya)保(bao)护(hu)(hu)/欠压(ya)(ya)保(bao)护(hu)(hu)/过(guo)热保(bao)护(hu)(hu)/过(guo)载(zai)保(bao)护(hu)(hu)等 |
||
|
使用场所 |
室内，不收阳光直射，无尘埃、腐蚀性气体、油雾、水蒸汽等 |
||
|
防护等级(ji) |
IP54 |
IP54 |
IP54 |
|
工(gong)作温度范围 |
-40℃~60℃ |
40℃~60℃ |
40℃~60℃ |
|
重(zhong)量 |
10kg |
12kg |
10kg |
|
安装方式 |
壁(bi)挂式(shi)安装 |
壁挂(gua)式安装 |
壁挂式安装 |
快速卷帘门伺服电机特点：
（1）精准
实现了位置，速度和力矩的全闭环伺服控制，避免变频开环控制于门帘，升降中产生的累积误差和干扰郭误差，门帘长期运行不跑位。
（2) 稳定
集成一体化设计，优秀的EMI/EMC电磁兼容设计。改善原有PLC+变频器+编码器复杂接线存在的电磁干扰，避免接线和插头引起的故障。
（3）高速
电机最高速度2500转/min,门帘最高运行速度1.95米/s,超高速电机带来更高效率。
（4）柔美
柔性快速启动-高速运行-柔性缓停，s型速度曲线无级高速。
先进的恒力矩智能随动系统、输出力矩随门帘运行负载变化，低速运行时，无顿挫抖动感；
运行过程高速、平滑、给人感觉高端；
（5）定制
通过多达百个控制参数，快速卷帘门安装技术人员可以将每扇子门调校至最佳状态，系统具备独有的多套状态参数记功能，同时在故后一键恢复记忆参数。
（6）安全
遇紧急信号，电机动态响应时间30毫秒以内，惯性重量下冲时不超过5mm，安全可靠的保护通行人与物体。
（7）节能
快卷门伺服系统采用交流永磁同步电机（PMSM电机）、电机采用稀土永磁材料，相比传统异步感应电机效率提高一倍，具有节能、重量轻、温升低、钮矩大、两倍过载等优势。
如您有快速卷帘门定制需求，请联系深圳市乙元兴自动门有限公司，1996年成立，二十多年专注自动门、电动门、生产厂家、全国安装与维修为一体的专业企业。

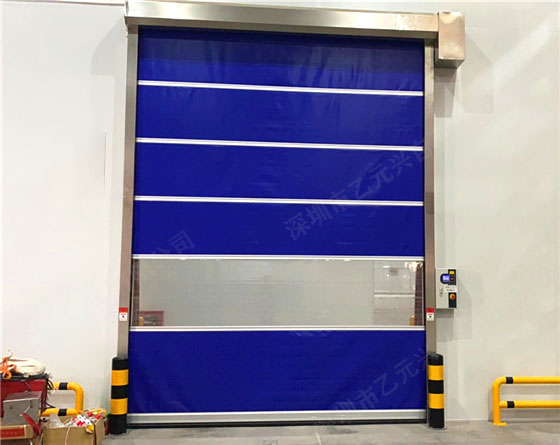

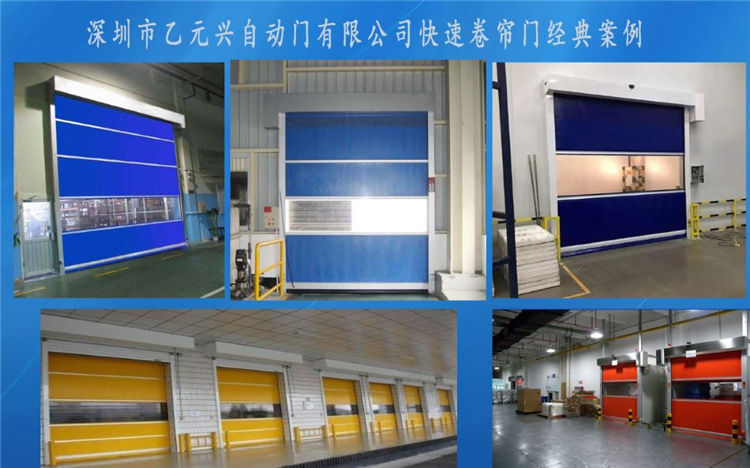

以下是快速卷帘门案例图片：
